一.環氧微震動止滑坡道
使用區域:地下室車庫出入口、自行車坡道、舊車道改造、混凝土基面行車道以及需要防滑部位。
能形成自重輕的防水、防滑、耐磨面層。特別適用于各種需承受重度交通、防滑且耐磨的區域。產品自重輕，結構設計可忽略重量；高度耐磨損；抗彎、抗拉性能好；雨天防滑；耐各種化學品的腐蝕，包括汽油、機油等；封閉表面為混凝土面提供防腐保護；與混凝土基面的粘結力優越。
是一種預配材料，各種組份的材料在工廠已經按配比包裝好，在現場只需攪拌混合。混合后的砂漿攤鋪后，再撒上精選的耐磨防滑骨料，即形成一個自重輕、抗彎、耐久和防滑面層。
常用色彩：黃色/底層、 綠色/面層

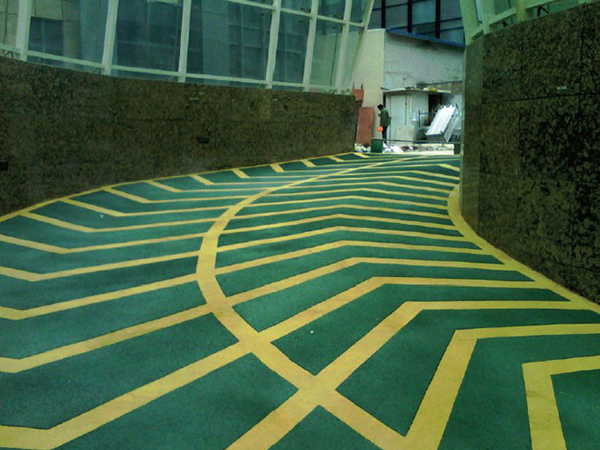

常用車道：鈍角150度雙向車道。
二.施工流程：
基層處理→修補基層缺陷（環氧石英砂漿：孔洞、露石及裂縫）→干燥→將底油刮涂于已打磨清潔干凈的基層上→干燥→刮涂環氧砂漿中涂粘接層（中涂砂漿粘接層：平板鏝刀）→中涂砂漿粘接層未干時撒播級配石英砂(撒播層，須滿鋪)→干燥后清掃未粘接的表面石英砂→第一道環氧面層密封噴涂（面涂噴涂）→干燥→第二道環氧面層密封噴涂（面涂2：噴涂）→干燥養護-區域線劃定。
三.施工工藝：
1）基面要求：
基面應干凈，無油污，混凝土強度不低于C25，新做混凝土必須達到養護期，一樓基面混凝土必須施工過防水層且有效，基面含水率低于8%。
2）基層修補：
在液態地面硬化劑處理完成后的基層上對孔洞、露石及裂縫部位采用環氧樹脂拌合及配石英砂，配成環氧砂漿進行修補，干燥后進行打磨處理、清潔。

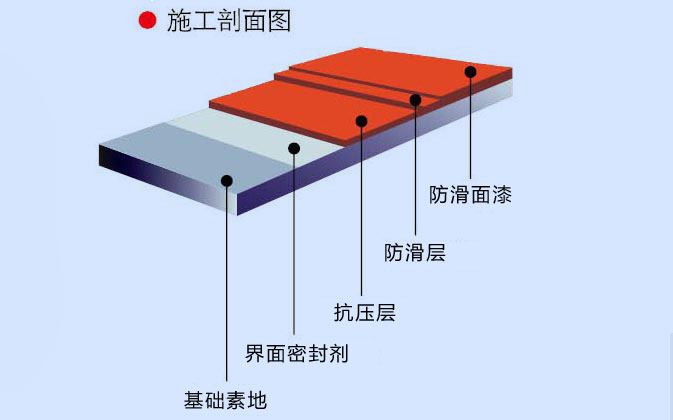

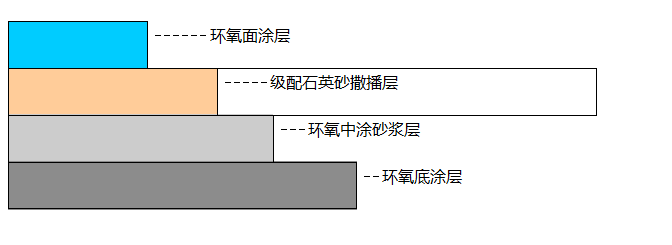

3.環氧砂漿止滑地坪涂裝圖示:
四.適用范圍：
要求防滑、防塵、耐磨性強，耐一定沖擊性的地下停車場行車通道、坡道及停車位，適于車輛頻繁進出碾壓。
五.技術指標:
項 目ＩＴＥＭ | 指 標ＩＮＤＥＸ | |
干燥時間，ｈ Drying time,h | 表干Touch dry | ≤４ |
實干Hard dry | ≤24 | |
粘接強度Mpa Adhesions,(with cement),MPa | ≥２ | |
邵氏硬度 shore hardness | ≥80 | |
耐沖擊性 kg.cm impact strength,kg.cm | 50通過 50 passed | |
耐磨性（750g/500r,失重，g） Wearbility(750g/500r,weight loss,g) | ≤0.02 | |
耐熱性，150℃Heat-resistance，150℃ | 2h無變化No change in 2h | |
耐水性Water－resistance | 48h無變化No change in 48h | |
抗壓強度 ,Mpa Campressive strength,MPa | ≥70 | |
抗彎強度 ,Mpa Flexible strength,MPa | ≥6 | |
拉伸強度, Mpa Tensile strength,MPa | ≥7 | |
耐NaCI,30% Anti-NaCI,30% | 13天無變化no change in 13days | |
耐NaOH,10% Anti-NaOH,10% | 56天無變化no change in 56days | |
耐H2SO4,10% Anti- H2SO4,10% | 56天無變化no change in 56days | |
2.性能特點：
*防塵、耐磨，耐沖擊，硬度好，滲透性強；
*防化學溶劑及酸、堿、鹽介質腐蝕；
*防潮；可做防滑地面，啞光或高光地面。
*該款無震動止滑坡道材料運用上可多項選擇（水性材料.油性材料.聚氨酯材料）
3.使用年限：
使用年限可達10年以上。
