施工工藝介紹
環(huán)氧樹脂砂漿滾涂 施工工藝
1、基礎(chǔ)處理：將地面用大型無塵打磨機整體打磨一遍，去除雜物.清洗烘烤油污及灰塵，鏟除水泥疙瘩及空鼓的地面,并且進行修補于其它地面一樣平整，以便于底涂涂裝及地面的粘接力。（如上圖）。
2、底涂涂裝，使用滲透力超強的環(huán)氧樹脂
底涂材料，可滲透到經(jīng)過處理后的水泥地
面約0.3-0.5mm，形成良好的粘接力，
不脫層，底涂驗收標(biāo)準(zhǔn)為：涂層均勻、固
化均勻、無漏涂。
3、中涂涂裝，將環(huán)氧樹脂和適當(dāng)比例的石英
砂攪拌均勻，平整灘涂在底涂層上，力求均勻， 可根據(jù)厚度要求涂刷，每遍涂刷完畢后，要仔細檢查涂刷質(zhì)量，及時清除雜物，及時補漏，關(guān)好門窗，防止下雨影響固化效果，使之形成一道堅硬的耐沖擊層。
|
5、面涂層.將調(diào)配好的環(huán)氧樹脂面涂材料用滾筒滾涂一次，形成光潔、平整亮麗的表面。交付使用后24小時可上人，養(yǎng)護期4-7天內(nèi)避免重物碾壓
技術(shù)參數(shù)
項目 | 指標(biāo) |
抗壓強度，M Pa | ≧70 |
拉伸強度，M Pa | ≧8 |
黏接強度（與水泥），M Pa | ≧2 |
吸水率，% | ≦0.2 |
收縮率， % | ≦0.2 |
硬度，（鉛筆硬度） | ≧3H |
1.4kg鋼球沖擊實驗，次 | ≧75 |
耐磨性，750 g / 500 r，失重 ，g | ≦0.02 |
鹽水10% | 48h無變化 |
水 | 48h無變化 |
硫酸 10% | 144h無變化 |
氫氧化納 10% | 144h無變化 |
汽油、潤滑油 | 144h無變化 |

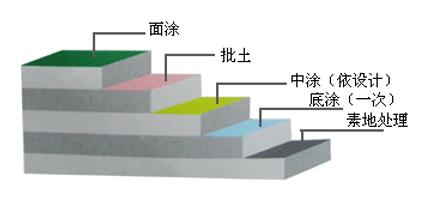

環(huán)氧樹脂砂漿平涂地坪剖解圖
Scan the qr code
